移动电源暖手宝PCB抄板案例

2019-03-11
产品简介:该抄板案例主要要点在解决高频RC振荡器、升压转换器、充电管理、电池电量指示的多功能电源管理SOC,抗干扰性等问题,暖手宝移动电源具有暖手充放电双重功能。

抄板案例简介
该抄板案例主要要点在解决高频RC振荡器、升压转换器、充电管理、电池电量指示的多功能电源管理SOC,抗干扰性等问题,暖手宝移动电源具有暖手充放电双重功能。

抄板图片记录

暖手宝移动电源抄板案例

抄板步骤记录

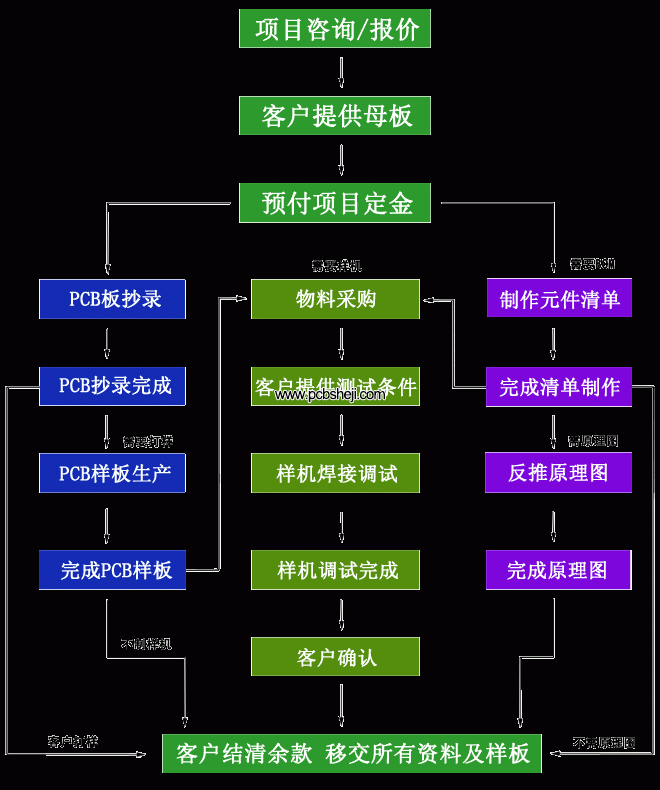

PCB抄板流程图

抄板原件清单

类型 参数  封装 数量 位号 厂商
贴片电阻 5.8K      1/4W  5% 1206 1 R31
20K       1/4W  5% 1206 3 R32, R33, R34
插件电阻 1.8K      1/8W  5% DIP2 1 R15
3K        1/4W  5%       DIP2 1 R16
20K       1/8W  5% DIP2 1 R14
3K          2W  5%       DIP2 4 R10, R11, R12, R13
贴片电容 1NF             5% 0805 1 C58
独石电容 105             5% DIP2 1 C71
高压瓷片电容  222M           5MM DIP2 2 C22,C21
332M           5MM DIP2 2 C24,C23
472M           5MM DIP2 1 C25
102/2KV        5MM DIP2 1 CY1
223/2KV       10MM DIP2 1 C31
电解电容 1UF/50V DIP2         5*11MM 1 C44
1000UF/35V DIP2        12*20MM 1 C47
安规电容 474/275V DIP2   10*15*16.5MM 2 C11,C12
热敏电阻 NTC 5D-11 DIP2 2 RTH2,RTH1
延时保险管 MET T5A/250V DIP2 1 FS1
二三极管 绿发绿    3MM DIP2 1 LED1
AZ431 TO92 1 SHR1
整流桥 KBJ608 DIP4 1 BD1
电位器 102 DIP3   7*7*5MM 1 SVR1
连接器 5.08MM-3P DIP3 1 CON1
5.08MM-4P DIP4 1 CON2
2.54MM-2P DIP2 1 CON4
3.96MM-4P 90度 DIP4 1 CN2
3.96MM-5P头 2P线 DIP2 1 VCC,G
2.54MM-2P 线 DIP2 1 CON4
铁片连接器 7*8.5*11MM DIP 2 GND, GND1
磁环     6 BD,C22,C21,C25,C24,C23

抄板案例功能

1、充电:支持4.2/4.3/4.35/4.4V电芯。自适应充电电流调节,匹配各种适配器;带了电源路径管理,支持边充边放;1.2A的开关同步充电;5V1A充电效率高达93%,具有过充保护。

2、 放电: 集有短路、过流、过放保护;放电效率高达90%;5V1A放电能力;智能识别负载,自动进入待机。

3、 暖手:恒温在45-50°。

4、 其他:按键控制暖手的开启关闭。2个指示灯显示充放电,1个呼吸灯指示加热过程;电量20%做低压报警功能。
