高难度阻抗板怎样进行PCB抄板?

主题:   | 作者:pcb抄板工程师 | 点击: | 来源:专业PCB抄板网(www.pcbsheji.com)
12
Apr
2019

    阻抗

    阻抗(electrical impedance)是电路中电阻、电感、电容对交流电的阻碍作用的统称。

      阻抗

    阻抗

    阻抗是一个复数,实部称为电阻,虚部称为电抗;其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗,容抗和感抗合称为电抗。阻抗将电阻的概念加以延伸至交流电路领域,不仅描述电压与电流的相对振幅,也描述其相对相位。当通过电路的电流是直流电时,电阻与阻抗相等,电阻可以视为相位为零的阻抗。阻抗的概念不仅存在与电路中,在力学的振动系统中也有涉及。

    阻抗板为什么抄板难度大?

    1.阻抗板抄板要求与Gerber设计一一对应,如第几层、线宽、参考。

    2.抄板能否达到原板阻抗要求的范围,包括中值和公差。

    3.阻抗板抄板叠层结构能否满足阻抗匹配要求。保证各层厚度要求以及板厚要求下,还要注意计算的理论介厚对阻抗的影响。

    4.抄板如果未能达到阻抗匹配,那么需考虑调整影响阻抗的因素,比如介质厚度和线宽,通常做法是调整线宽,因为操作容易些,调大线宽时往往有间距不足的,可能需要移线处理。

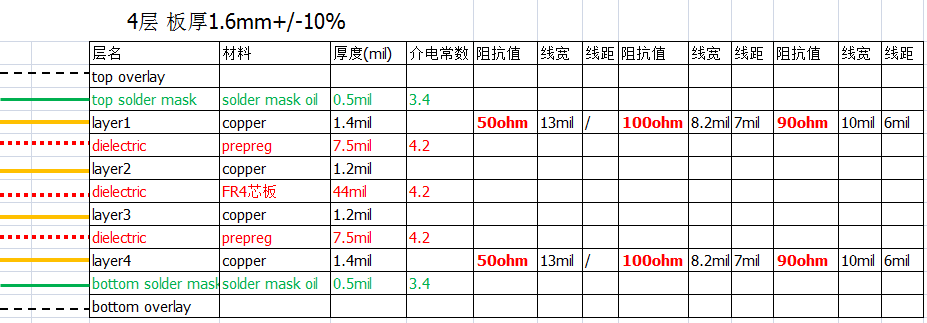

      阻抗板参数

    阻抗板参数

    5.阻抗线的处理要明确底片上线宽做多少,能否移线或移多少等等。阻抗板要抄板测量阻抗,阻抗板难的是叠层设计与阻抗的匹配。

    阻抗板怎样进行抄板

    1.电路板LAYOUT过程中,考虑控制阻抗所需的基本条件有:线宽、线距、线路长度、阻抗线屏蔽参考层,根据这些需要求将阻抗线放置在合适的位置,严格参考抄板原板布线。

    2.抄板阻抗板屏蔽参考层优先选择阻抗线所在层的相邻层线路,阻抗线对应位置是完整的铜皮,才能保证阻抗值偏差可控。电路板厂在实际生产中,根据LAYOUT设计选择距阻抗线最近的一层铜皮做为参考层,如果对应位置没有铜皮则无法控制阻抗,如果铜皮不能完整屏蔽阻抗线,则阻抗偏差不可控。

    3.阻抗板布阻抗线时特别注意:特性阻抗只是单根线,只需要考虑线宽和线路的长度。差分阻抗必须是同样线宽完全平行的两根线组成。共面阻抗是线路和地铜之间互相影响,因此需要线宽一致,线路两边都被地铜包围,线路到地铜距离从头到尾是完全相同的。

    4.标准共面阻抗抄板如图(高亮显示的线路为阻抗线、旁边被地铜完整均匀包围,阻抗线在GTL层,参考层为GBL层,阻抗线对应GBL层是完整的铜皮)

      阻抗板抄板

    阻抗板抄板布线
